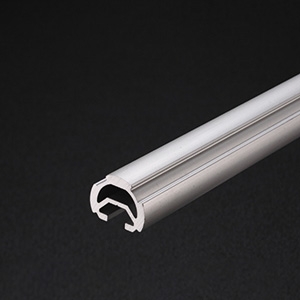

Descrição: Perfil estrutural indicado para montagem de estruturas modulares. bancadas. carrinhos industriais. dispositivos. proteções e estações de trabalho com flexibilidade de configuração.
Este item integra a linha de perfis e conectores SUS para montagem de estruturas modulares industriais, bancadas, carrinhos, proteções e sistemas lean.
• Estrutura com ranhura (ranhura SS) com diâmetro externo de 19 mm.
• Diversas peças podem ser fixadas com parafusos através da inserção de porcas ST SS.
• É possível realizar cortes com menos de 100 mm (até 30 mm).
• O corte pode ser especificado em incrementos de 0,1 mm. (Tolerância de corte: ±0,5 mm)
• Estruturas longas (até 6000 mm) também podem ser fabricadas sob encomenda.
• Versões sem anodização também podem ser fabricadas sob encomenda.
• Porcas ST dedicadas: Porca ST SS (M5, M4, M3)
• Tampa de estrutura compatível: Tampa interna com ranhura SS
Séries compatíveis: Moldura Verde S
Material:
Tratamento de superfície anodizada para material extrudado de alumínio
ambiente: Produto em conformidade com a RoHS10
Segundo momento de área: Ix = 0,2 × 10⁴ mm⁴ Iy = 0,38 × 10⁴ mm⁴
Módulo de seção: Zx = 0,21 × 10³ mm³ Zy = 0,40 × 10³ mm³
massa unitária: 0,30 kg/m
Diretrizes para valores de resistência: 10 Ω 9-11 Ω (Nível antiestático)
