Para montar um Karakuri, você precisa de tubos modulares, conectores, trilhos de roletes e um mecanismo simples (gravidade, molas, contrapesos ou alavancas) capaz de movimentar peças e caixas sem uso de energia elétrica. O processo envolve identificar o problema, desenhar o projeto, montar a estrutura, instalar os trilhos e testar o funcionamento até que o fluxo fique estável e seguro.
Neste guia, você vai ver quais materiais usar, o passo a passo da montagem, os cuidados com segurança e os erros mais comuns em projetos de Karakuri.
O que é um Karakuri e por que usar
Karakuri é uma técnica de origem japonesa que usa princípios mecânicos simples para automatizar tarefas repetitivas sem motores, sensores ou energia elétrica. No contexto do Lean Manufacturing, é conhecido como Karakuri Kaizen: pequenas melhorias criadas pelas próprias equipes para eliminar desperdícios de movimentação, transporte e espera.
Os principais benefícios são o baixo custo de implantação, o consumo zero de energia, a melhoria da ergonomia dos operadores e a facilidade de modificar a estrutura quando o processo muda. Para entender os fundamentos, leia também nosso artigo O que é Karakuri Kaizen? Origem e os 4 princípios mecânicos.
Materiais necessários para montar um Karakuri
Os Karakuris modernos são construídos com estruturas modulares, que permitem ajustes finos e o reaproveitamento das peças em novos projetos.
| Componente | Função | Onde é usado |
|---|---|---|
| Tubos modulares (aço revestido ou alumínio) | Formam a estrutura principal | Quadros, colunas e travessas |
| Conectores e juntas | Unem os tubos em diferentes ângulos | Todas as ligações da estrutura |
| Trilhos de roletes (flow rack) | Permitem que caixas deslizem por gravidade | Níveis de abastecimento e retorno |
| Roldanas e cabos de aço | Transmitem movimento e força | Elevadores e mecanismos de basculamento |
| Contrapesos e molas | Armazenam e devolvem energia | Retorno automático de mecanismos |
| Pedais e alavancas | Acionamento pelo operador | Liberação de peças e basculamento |
| Placas de baixo atrito (HDPE) | Reduzem o atrito no deslizamento | Rampas e guias de peças |
| Rodízios | Dão mobilidade à estrutura | Carrinhos e estações móveis |
Ferramentas básicas: cortador de tubos, chaves para os conectores, trena, nível e esquadro.
Passo a passo para montar um Karakuri
1. Identifique o processo a ser melhorado
Todo Karakuri começa com um problema real. Observe o posto de trabalho e anote o que precisa ser movimentado, o peso das caixas ou peças, a frequência da operação e a distância percorrida. Converse com os operadores: eles conhecem melhor do que ninguém onde estão os esforços desnecessários.
2. Desenhe o projeto
Faça um esboço com as dimensões da estrutura, a altura de pega das caixas e o sentido do fluxo, indicando por onde entra o material cheio e por onde sai o vazio. Considere a altura ergonômica do operador para evitar que ele precise se abaixar ou esticar os braços. Um desenho simples no papel já evita muito retrabalho na montagem.
3. Corte os tubos e monte a estrutura base
Corte os tubos nas medidas do projeto e comece montando os quadros laterais. Em seguida, una os quadros com travessas horizontais, conferindo o esquadro e o nível a cada etapa. Uma base bem alinhada é essencial para que os trilhos funcionem corretamente depois.
4. Instale os trilhos de roletes com inclinação
Posicione os trilhos de roletes nos níveis definidos no projeto. A inclinação é o ponto mais importante: se for pequena, as caixas param no meio do caminho; se for grande, elas descem rápido demais e batem com força no fim do trilho. Sempre faça o teste com a caixa real, carregada com o peso de uso.
5. Adicione o mecanismo de acionamento
Aqui o Karakuri ganha “inteligência”. Dependendo da necessidade, você pode usar gravidade para o deslizamento das caixas, contrapesos e roldanas para elevar ou abaixar cargas, molas para fazer o mecanismo voltar à posição inicial ou pedais e alavancas para que o operador libere peças com um movimento simples.
6. Crie o retorno das caixas vazias
Um bom Karakuri não resolve só a entrega do material, mas também o retorno das embalagens vazias. A solução mais comum é um trilho com inclinação inversa, geralmente no nível superior ou inferior, que leva as caixas vazias de volta para o abastecedor. Mecanismos basculantes também podem virar a caixa vazia automaticamente para o trilho de retorno.
7. Teste, ajuste e padronize
Faça vários ciclos completos com carga real. Observe a velocidade de descida, se as caixas travam em algum ponto e se os batentes seguram bem o material. Ajuste a inclinação, a posição dos conectores e a tensão das molas até que o fluxo fique estável. Depois, registre o padrão de uso e treine os operadores.

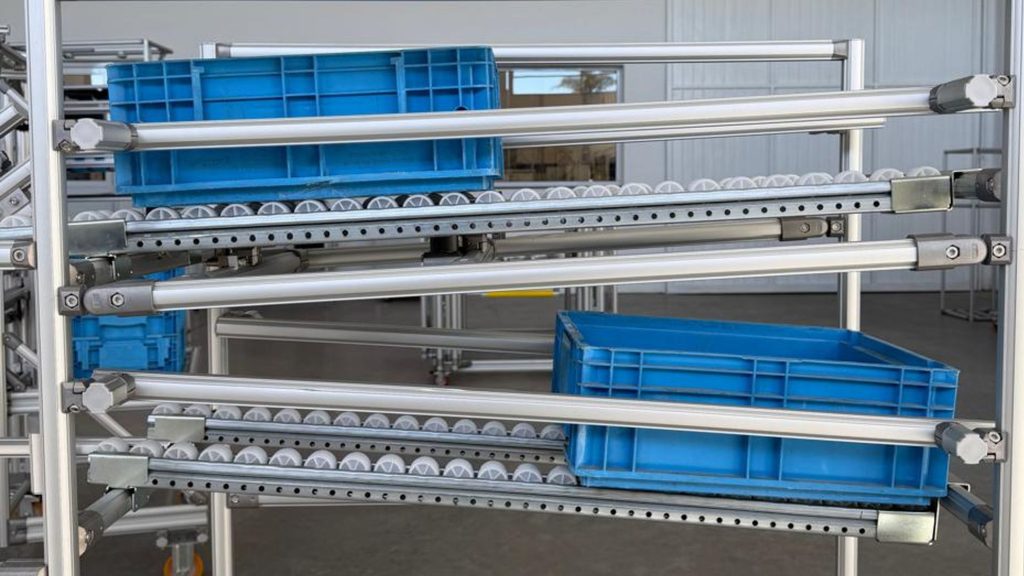

Veja um Karakuri CBD em funcionamento
No vídeo abaixo, você vê como um Karakuri montado com tubos modulares funciona na prática: as caixas cheias chegam até o operador por gravidade e as vazias retornam, sem nenhum uso de energia elétrica.
Cuidados com segurança e ergonomia
Instale batentes de fim de curso em todos os trilhos para evitar que caixas caiam. Proteja partes móveis, como roldanas e cabos, para que ninguém prenda os dedos. Respeite a capacidade de carga dos tubos e conectores e mantenha a altura de pega entre a cintura e os ombros do operador. Verifique periodicamente o aperto dos conectores, principalmente em estruturas móveis.
Erros comuns ao montar um Karakuri
O erro mais frequente é exagerar na inclinação dos trilhos, o que gera impacto nas caixas e risco de queda. Outro problema comum é montar estruturas altas sem travessas diagonais de reforço, deixando o conjunto instável. Também é comum esquecer o retorno das embalagens vazias, criar mecanismos complexos demais para um problema simples e projetar sem ouvir o operador que vai usar a solução no dia a dia.
Exemplos de aplicação do Karakuri
- Abastecimento de linha: caixas com componentes chegam por gravidade até o operador, sempre na mesma posição.
- Supermercado de peças: o abastecedor carrega pelo corredor de trás e a linha retira pela frente, respeitando o FIFO.
- Retorno de embalagens: caixas vazias voltam automaticamente para o abastecedor, sem transporte manual.
- Dispensador de componentes: um pedal ou alavanca libera uma peça por vez, reduzindo erros e movimentos.
Perguntas frequentes
Quanto custa montar um Karakuri?
O custo depende do tamanho da estrutura e da complexidade do mecanismo. Por usar componentes modulares e nenhuma parte eletrônica, costuma ser bem mais barato que soluções automatizadas convencionais. Além disso, os tubos e conectores podem ser reaproveitados.
Karakuri precisa de energia elétrica?
Não. O Karakuri funciona apenas com princípios mecânicos, como gravidade, molas, contrapesos, alavancas e roldanas.
Qual a diferença entre Karakuri e flow rack?
O flow rack é uma estrutura com trilhos de roletes em que as caixas deslizam por gravidade. O Karakuri pode incluir um flow rack, mas acrescenta mecanismos que automatizam ações, como bascular caixas, elevar cargas ou liberar peças.
Posso reaproveitar os tubos em outro projeto?
Sim. Essa é uma das grandes vantagens das estruturas modulares: basta desmontar os conectores e remontar a estrutura em um novo formato.
Quanto tempo leva para montar um Karakuri?
Estruturas simples podem ser montadas em poucas horas. Projetos com mecanismos de basculamento ou elevação exigem mais tempo de ajuste e testes.
Conclusão
Montar um Karakuri é uma forma prática e econômica de aplicar o Lean na sua operação, reduzindo esforço físico, desperdícios e custos. Com tubos modulares, trilhos de roletes e um bom projeto, sua equipe pode criar soluções sob medida e adaptá-las sempre que o processo mudar.
Precisa de ajuda para projetar seu Karakuri? Fale com a equipe CBD e conheça nossas soluções em estruturas modulares.
