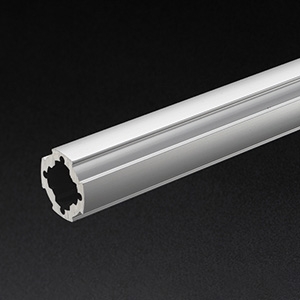

Descrição: Perfil estrutural indicado para montagem de estruturas modulares. bancadas. carrinhos industriais. dispositivos. proteções e estações de trabalho com flexibilidade de configuração.
Este item integra a linha de perfis e conectores SUS para montagem de estruturas modulares industriais, bancadas, carrinhos, proteções e sistemas lean.
• Adequado para a estrutura do lado de fixação do conector quando a parte de fixação está sujeita a impacto contínuo.
• Aproximadamente 1,7 vezes a resistência à flexão do tipo de 28 mm.
• Também pode ser usado inserindo e deslizando a estrutura GF-S (tipo 19 mm).
• Possui um sulco para identificação visual.
• Tampa da estrutura compatível:
Tampa externa da estrutura rígida GF
Séries compatíveis: Moldura Verde N
Material:
Tratamento de superfície anodizada para material extrudado de alumínio
ambiente: Produto em conformidade com a RoHS10
Segundo momento de área: Ix = 2,01 × 10⁴ mm⁴ Iy = 2,01 × 10⁴ mm⁴
Módulo de seção: Zx = 1,44 × 10³ mm³ Zy = 1,44 × 10³ mm³
massa unitária: 0,76 kg/m
Diretrizes para valores de resistência: 10 Ω 9-11 Ω (Nível antiestático)
